Modular Vision Ultra 15.6 combina un'unità base HMI da 15,6" con un kit di moduli COM Express® compatibile. Mantieni una piattaforma HMI convalidata e testa, sostituisci o aggiorna il modulo di calcolo senza ridisegnare il tuo sistema.

Ogni nuova generazione di processori di solito comporta un altro redesign dell'HMI, con nuove meccaniche, nuova validazione e nuovo lavoro di certificazione. Modular Vision Ultra 15.6 separa i due. L'unità base HMI rimane la stessa mentre si testa, sostituisce o aggiorna il layer di calcolo COM Express® man mano che i requisiti evolvono.

Questo consente agli OEM e agli integratori di sistema di adottare nuovi moduli COM Express® più velocemente, con meno sforzo ingegneristico e un tempo di immissione sul mercato più breve.

SOM-COMe-CT6-ASL

Piattaforma aperta convalidata

Un'unità base HMI stabile costruita attorno a un'architettura COM Express® aperta, quindi il tuo design HMI non è vincolato a una singola roadmap del processore.

Scalabilità plug & play

Seleziona o sostituisci il modulo COM Express® per adattarlo a prestazioni, consumo energetico, grafica e requisiti di intelligenza artificiale. L'HMI rimane com'è.

Minore sforzo di certificazione

L'unità base HMI e i moduli compatibili sono certificati individualmente, contribuendo a ridurre la complessità di integrazione e certificazione per il tuo prodotto finale.

Pronto per l'integrazione del pannello

Parte anteriore con classificazione IP65 per il montaggio a pannello e touchscreen P-Cap Full HD da 15,6".

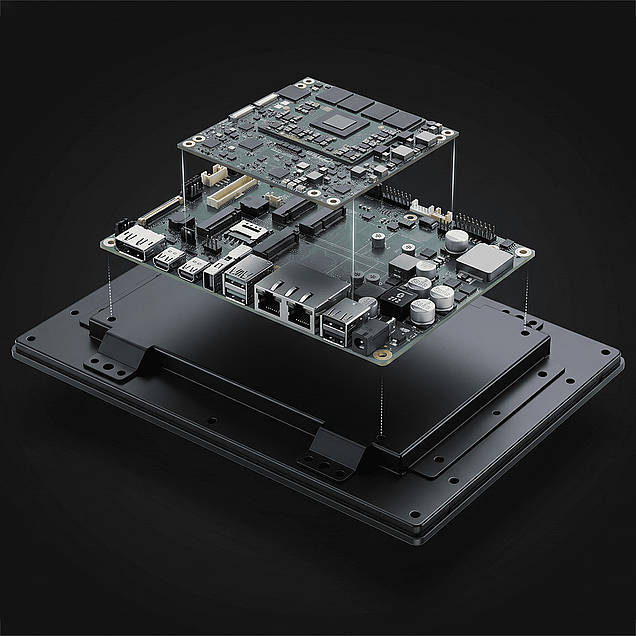

Modular Vision Ultra 15.6 non è un pannello PC finito. Per costruire un HMI completo, abbina l'unità base HMI da 15,6" con un kit di moduli COM Express® compatibile. I due articoli vengono consegnati pronti per essere assemblati, quindi integri e certifichi il risultato finale come tuo prodotto.

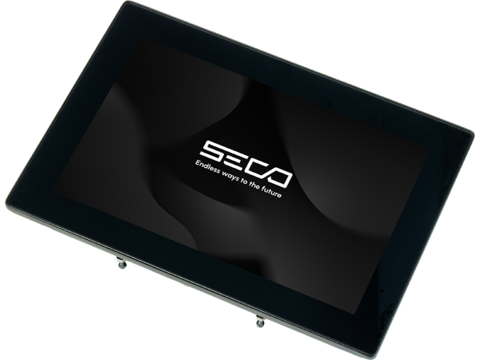

Modular Vision

1 · Unità base HMI

Modular Vision Ultra 15,6

Include

Unità base HMI preassemblata da 15,6"
Alimentatore

Esclude

Kit modulo COM Express®, selezionato per completare il sistema

COM-Express Module

2 · kit modulo COM Express®

Kit di calcolo compatibile per Modular Vision Ultra 15.6

Include

Modulo COM Express® con dissipatore di calore o dissipatore pre-montato
BIOS personalizzato per Modular Vision Ultra 15.6
Sistema operativo pre-installato
Viti di montaggio

Esplora i moduli COM Express® compatibili e scegli l'opzione di calcolo che meglio si adatta al tuo design HMI, ai requisiti di integrazione e alla roadmap del prodotto. Utilizza ogni pagina del modulo per esaminare le specifiche complete.

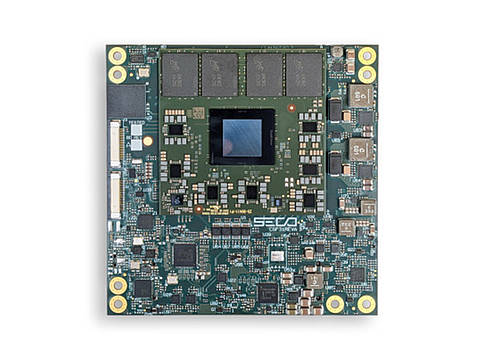

SOM-COMe-CT6-Dragonwing-IQ-X

SOM-COMe-CT6-Dragonwing-IQ-X

Qualcomm Dragonwing™ IQ-X con Qualcomm® Hexagon™ NPU, fino a 45 TOPS per un'efficiente AI edge.

Fuori dalla scatola: 8-core con 16 GB o 64 GB · 12-core con 32 GB · 256 GB UFS · Windows 11

View module
SOM-COMe-BT6-PTL

SOM-COMe-BT6-PTL

Processori Intel® Core™ Ultra Series 3 (Panther Lake-H) con NPU integrata per HMI abilitate all'IA.

Fuori dalla scatola: 256 GB SSD · Clea OS

View module

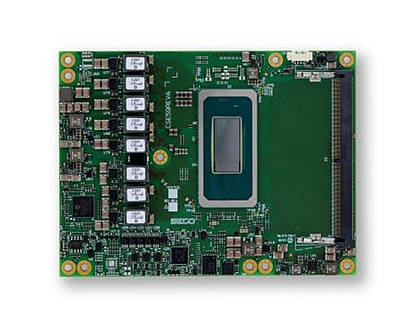

SOM-COMe-BT6-MTL

SOM-COMe-BT6-MTL

Processori Intel® Core™ Ultra (Meteor Lake-H/-U) per HMI ad alte prestazioni e ricche di grafica.

Pronto all'uso: 128 GB NVMe · Clea OS

View module

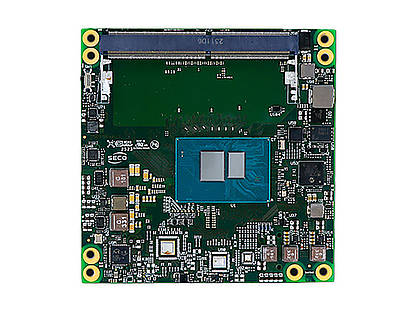

SOM-COMe-CT6-ASL

SOM-COMe-CT6-ASL

Processori Intel Atom® serie x7000RE (Amston Lake) per HMI x86 sempre attivi ed efficienti dal punto di vista energetico.

Pronto all'uso: 64 GB eMMC · Clea OS

View module

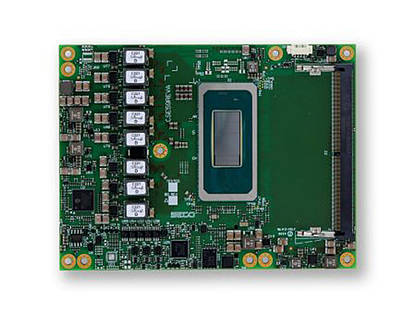

SOM-COMe-BT6-ARL

SOM-COMe-BT6-ARL

Processori Intel® Core™ Ultra (Serie 2, Arrow Lake-H/-U) per carichi di lavoro di calcolo e grafica impegnativi.

View module

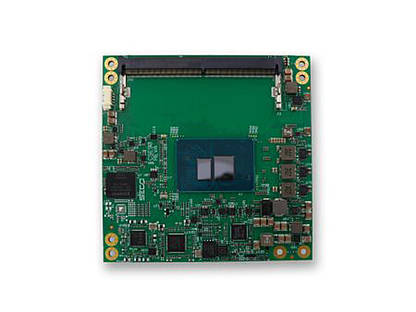

SOM-COMe-CT6-R8000

SOM-COMe-CT6-R8000

Serie AMD Ryzen™ Embedded 8000 con core Zen 4, grafica RDNA 3 e NPU XDNA integrata.

View module

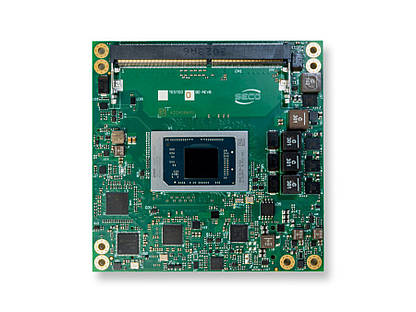

SOM-COMe-CT6-P100

SOM-COMe-CT6-P100

Serie AMD Ryzen™ AI Embedded P100 con core Zen 5, grafica RDNA 3.5 e fino a 50 TOPS NPU.

View module

La maggior parte delle interfacce COM Express® sono instradate all'interno dell'HMI. Queste sono le interfacce disponibili per te sull'unità base HMI.

Display 15,6", 1920 × 1080, 400 cd/m², durata della retroilluminazione 50.000 h
Touch P-Cap, vetro di copertura rinforzato chimicamente da 3,0 mm
Video outputs 1× DisplayPort, 2× Mini DisplayPort
USB 3× USB 3.0 Type-A, 2× USB 2.0 Type-A
Ethernet Fino a 2× Gigabit Ethernet, a seconda del modulo
Power Ingresso DC 19–24 V, alimentatore incluso
Protection IP65 frontale, montaggio a pannello
Compliance Unità base HMI conforme a CE / FCC
Dimensions 407,5 × 259,5 × 52,4 mm
Operating systems Clea OS, Windows 11 (a seconda del kit del modulo COM Express®)

Il kit del modulo COM Express® arriva con la soluzione termica già montata e il sistema operativo preinstallato, quindi l'assemblaggio richiede pochi minuti. I nostri video introduttivi ti guidano attraverso ogni passaggio.

1 · Scartare

Posiziona l'unità base HMI e il tuo kit modulo COM Express® sul banco. Tutto ciò di cui hai bisogno è nelle due scatole.

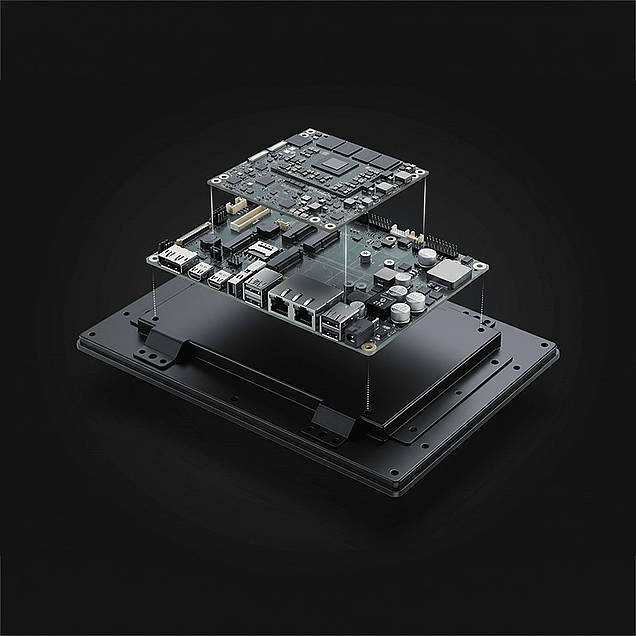

2 · Montare il modulo

Monta il modulo COM Express® con il suo dissipatore di calore pre-montato sulla scheda carrier utilizzando le viti incluse.

3 · Accensione

Accendi e avvia direttamente Windows 11 con il kit SOM-COMe-CT6-Dragonwing-IQ-X, o Clea OS con la sua esperienza out-of-box su kit basati su processori Intel®.

01/00

Automazione industriale e linee di produzione.

Pannelli operatore e HMI di linea che mantengono la stessa interfaccia tra le generazioni di macchine mentre la capacità di calcolo si adatta all'applicazione.

Scopri di più

Applicazioni industriali dell'IA

Scegli un modulo accelerato dall'IA per l'ispezione visiva, il monitoraggio della sicurezza e altri carichi di lavoro IA sul dispositivo presso la stazione operativa.

Scopri di più

Vendita al dettaglio

Terminali self-service e point-of-sale costruiti su un unico design HMI, con calcolo dimensionato per ogni implementazione.

Scopri di più

Città intelligenti

Interfacce rivolte al pubblico e alla sala di controllo per sistemi infrastrutturali che necessitano di una piattaforma di visualizzazione convalidata e di un'elaborazione flessibile.

Scopri di più

Parlaci della tua applicazione e ti aiuteremo a scegliere il kit di moduli COM Express® giusto. Se hai bisogno di una configurazione che non è disponibile immediatamente, come memoria o archiviazione diverse, contatta SECO per esaminare le opzioni disponibili.

Modular Vision Ultra 15.6 è disponibile anche tramite i partner SECO e distributori embedded a valore aggiunto.

Contattaci

Condividi i tuoi requisiti di applicazione e integrazione. SECO ti risponderà sul modulo COM Express® che si adatta al tuo progetto.

No. Modular Vision Ultra 15.6 è un'unità base HMI da 15,6" per OEM e integratori di sistema. Per costruire un HMI completo, abbinalo a un kit di moduli COM Express® compatibile, quindi integra e certifica il sistema finale come tuo prodotto.

Due articoli: l'unità base HMI, più un kit di moduli COM Express® compatibile. Il kit di moduli include il modulo COM Express® con un dissipatore di calore o un dissipatore di calore pre-montato, un BIOS personalizzato, il sistema operativo e le viti di montaggio.

Sì. L'unità base HMI è disaccoppiata dal calcolo, quindi è possibile testare o passare a un altro kit di moduli COM Express® convalidato senza ridisegnare l'HMI.

I kit SOM-COMe-CT6-Dragonwing-IQ-X vengono forniti con Windows 11. I kit COM Express® basati su processori Intel® vengono forniti con Clea OS, il sistema operativo industriale di SECO, inclusa un'esperienza pronta all'uso. I sistemi operativi per i kit basati su AMD saranno confermati al momento della disponibilità.

La maggior parte delle interfacce COM Express® sono utilizzate all'interno dell'HMI. L'unità base HMI ti offre 1× DisplayPort, 2× Mini DisplayPort, 3× USB 3.0 Type-A, 2× USB 2.0 Type-A e fino a 2× Gigabit Ethernet, a seconda del modulo.

L'unità base HMI e i moduli compatibili sono certificati individualmente. Questo aiuta a semplificare la certificazione del tuo sistema finale, che rimane sotto la tua responsabilità come produttore.

Contatta SECO e descrivi le tue esigenze, ad esempio memoria, archiviazione o sistema operativo. SECO esaminerà la richiesta e ti risponderà con le opzioni disponibili.
